31er Drehorgel - Baugruppen
Eine Orgel dieser Größenordnung ist ein anspruchsvolles und komplexes Gebilde.
Zur leichteren Bearbeitung in der Konstruktion und Ausführung, ist sie in Baugruppen unterteilt. Jede Baugruppe für sich gesehen, bildet eine abgeschlossene Einheit, bestehend aus Zeichnungen, Stücklisten, ggf Tabellen und Erläuterungen. Die Verwendung eines Konstruktionsprogranmms soll die Fehlerhäufigkeit mindern.
In den Erläuterungen sind neben einer Einführung, Arbeitsgänge in Reihenfolge vorgeschlagen. Bedarf es eines Tipps oder Hinweises, so ist er an der entsprechenden Stelle eingefügt. Ebenso sind zur besseren Erklärung auch Fotos vorhanden.
Die 31er Drehorgel gliedert sich in folgende Baugruppen:
- Drehorgel gesamt Übersicht, Zusammenbau
- Balgsystem Schöpfer, Magazin, Ventile, Anschluss
- Grundplatte Kanzellenplatte, Deckel, Anschlüsse für Basspfeifen
- Pfeifenstock Div Pfeifenstöcke, Schleifen, Dämme
- Ventillade Ventilgehäuse, Ventile, Anschlüsse
- Gehäuse, Steuerkasten (nur MIDI) Fronten, Deckel, Kasten für MIDI (nur MIDI-Steuerung)
- Kurbelwelle Drehteile, Lagerungen, Drehzahlabfrage bei MIDI
- Basspfeifenstock Aufnahmeplatte, Anschlüsse
- Untergestell, Sockel Fronten, Kantenschutz
- Pfeifen Mensuren, Pfeifen für div Register
- MIDI-Hardware Verbindungsplan, Hardware, Magnetventile
- Steuerkasten (Notenband)
Wickelmechanik, Steuerleiste, Einbau in Drehorgel
12.1 Deckel Zugang, gleichermaßen für Notenband, als auch MIDI-Tastenfeld
12.2 Tastenfeld Bedienungsfeld, LCD-Anzeige, SD-Kartenschlitz
Die
Unterlagen (Zeichnungen, Tabellen, bebilderte,
farbige
Baubeschreibungen sind für Interessierte
jetzt erhältlich.

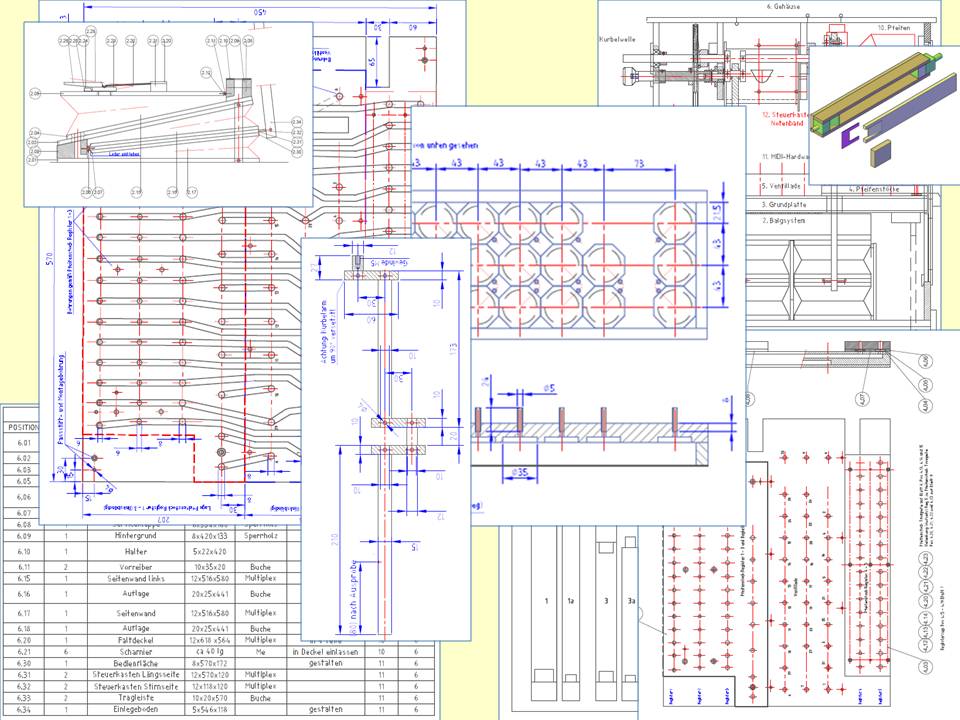

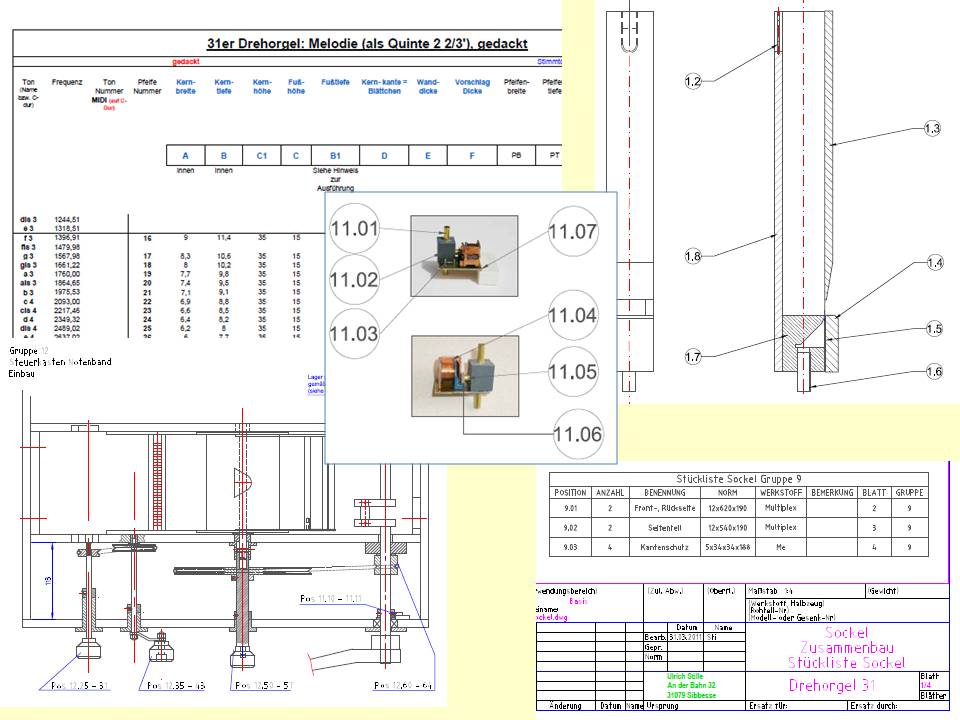

Hier sieht man eine Kollage von Zeichnungen aus insgesamt 99 Blättern.
Fortsetzung und Ergänzungen folgen...
Bitte laufend nachschauen
