31er Drehorgel - Pfeifen
Jetzt auch in CNC (siehe weiter unten)

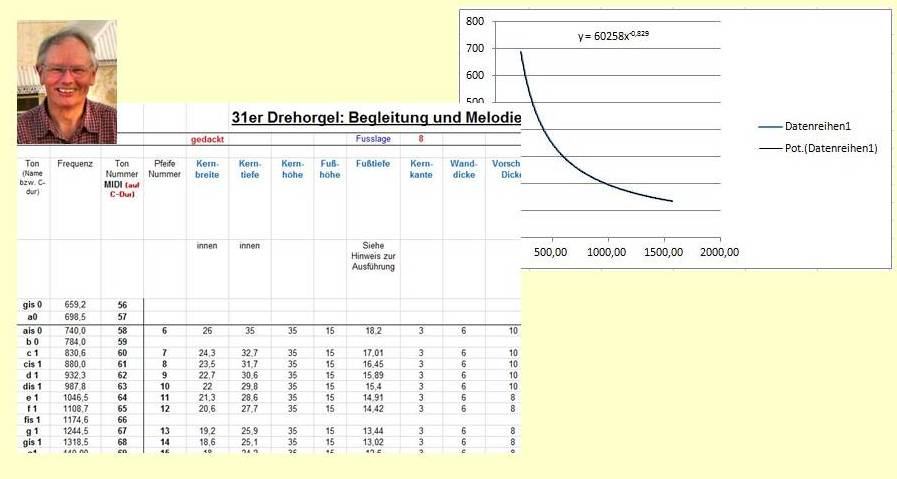

Eine Mensurentabelle zu erstellen ist eine Sache, doch die Ausprobe zeigt, dass Theorie und Praxis sich stark unterscheiden können.

Gemeint ist damit das Ergebnis aus einer Längenberechnung in Abhängigkeit von der/den Mensurenkennlinie/n und den Einflussfaktoren aus dem Bau und den Umgebungsbedingungen. Daher nimmt man den Algorithmus beim Prototyp zu Hilfe und nähert sich anschließend an das gewünschte Ergebnis an. Das Resultat kann dann mit gutem Gewissen weiter gegeben werden.

Beim Bau der auf dieser Homepage vorgestellten Drehorgeln, haben sich innerhalb des Teams besondere Kompetenzen entwickelt. Gerade Klaus hat bis gut tausend Pfeifen schon gebaut und intoniert.

Zu diesem besonderen Kapitel hat er einen Bericht geschrieben, in dem er Tipps und Hinweise gibt:

Stand 03.2012:

Achtung: Klaus hat seine Erfahrungen und Erkenntnisse aus dem Bau von Pfeifen niedergeschrieben.

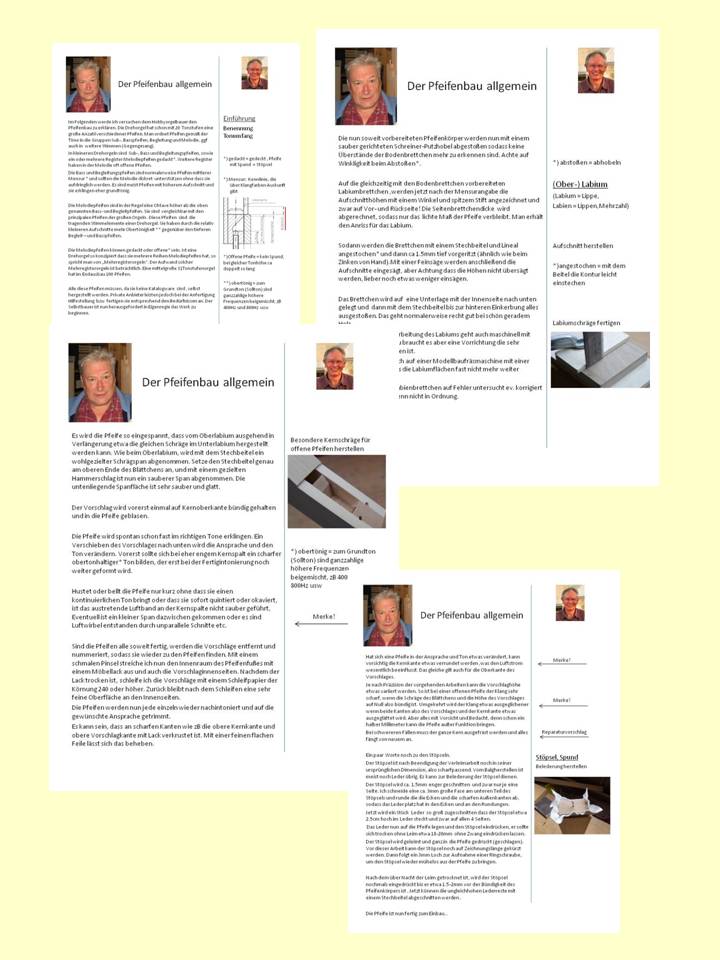

Mache ein , dann erhält man eine 9-seitige pdf-Datei

Eingeschoben in 01.2014:

 In dem zweiten Bericht beschreibt er den Pfeifenbau nach seinem neuesten Kenntnisstand. Das Thema Intonation nimmt einen größeren Raum ein.

Da die Schrift 11 Seiten umfasst, bitte ich bei Interesse um den Umweg eines Downloads:

Stand 04.2012:

Hier sind schon mal einige Fotos aus der Werkstatt:

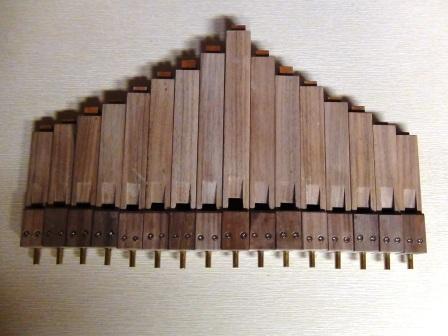

Ein Satz Melodiepfeifen aus dem Register Bordounen

Ein Größenvergleich:

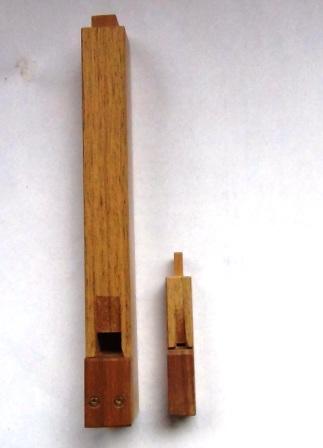

Größte Pfeife aus dem Bereich Melodie und kleinste Pfeife bei den Quinten (Melodie)

Stand 03.2013

Dieses Orgelprojekt benötigt im Endausbau gute 100 Pfeifen. Da kann man sich schon überlegen, wie man die manuelle Arbeit erleichtert. Eine CNC-Fräse ist hier schon eine gute Hilfe.

Die Dimensionen der Pfeifen ändern sich ständig, d.h. am PC ist Fleißarbeit angesagt. In diesem Fall möchte ich nicht nur die Außenkontur bearbeiten, sondern die Schräge (Oberlabium) soll gleich mit gefertigt werden. Für relativ große Pfeifen habe ich einen Entwurf gemacht.

Als Material wähle ich ein Sperrholz (hier 6mm) mit relativ fester Oberfläche. Die Teile sind während der Bearbeitung durch Stege verbunden.
Ein Zugeständnis muss ich machen: die Schräge hat ein Zebradesign - vielleicht ist es ja auch ganz schön...

Möchte man Pfeifen aus Vollholz haben, dann ändere ich die Lage der Teile so, dass sie aus der entsprechenden Leiste ausgearbeitet werden können.

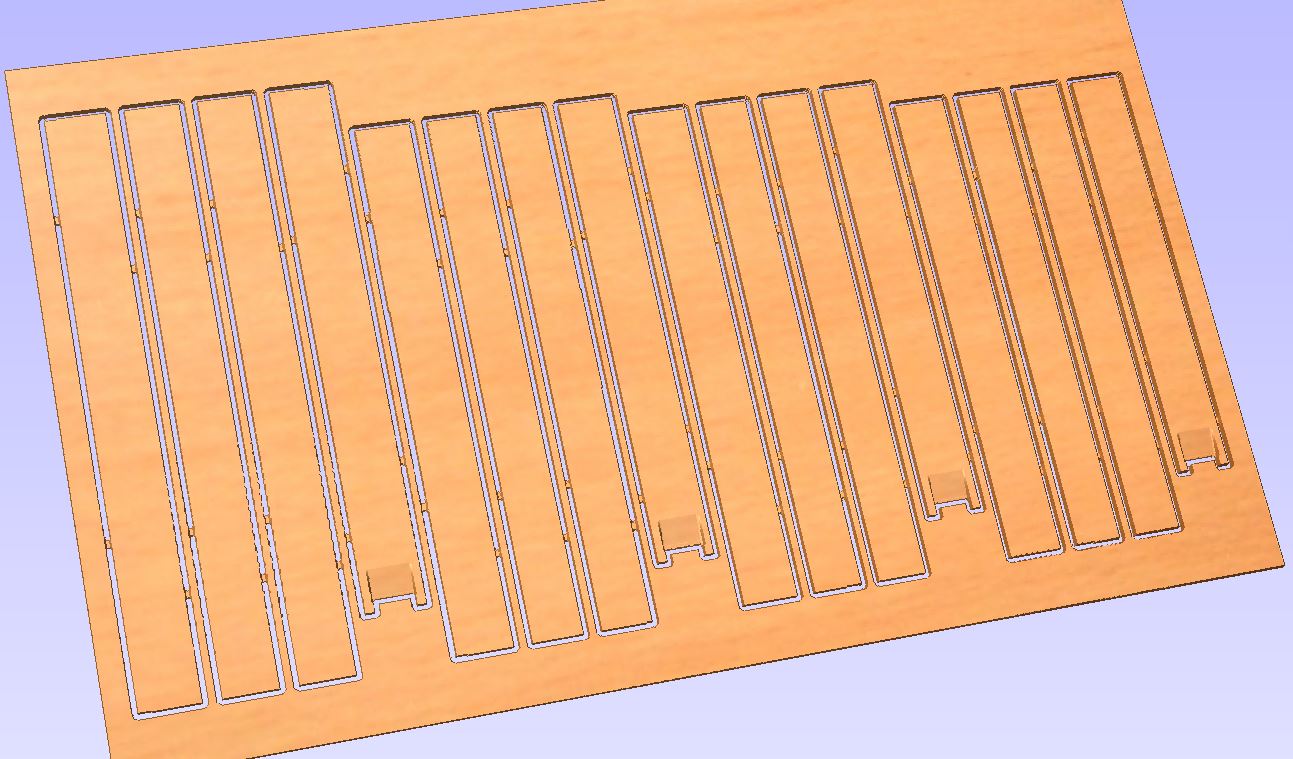

Entwurf Seitenteile für 4 Pfeifen aus einer Platte 450x750x6 und ...

... Einzelheit Oberlabium (Schräge)

Stand 03.2013

Von der Planung zur Wirklichkeit:

Deutlich ist die Frässpur in einer Sperrholzplatte zu sehen. Die Deckblätter der Sperrholzplatte ist Buchenholz.

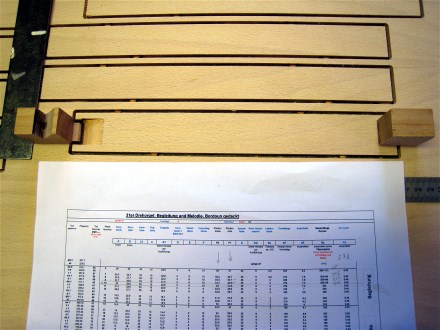

Aus der Mensurentabelle entnehme ich die Maße des Kerns und Stopfens. Auf dem Bild sind sie schon mal auf die Platte gelegt.

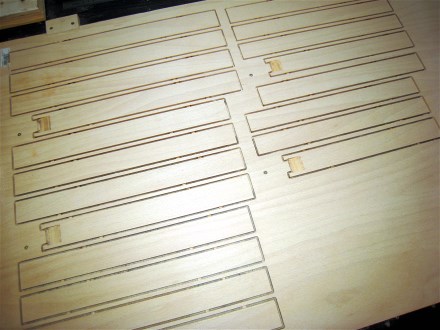

Die Wände der Pfeifen sind aus dem "Nutzen" (Platte) getrennt.

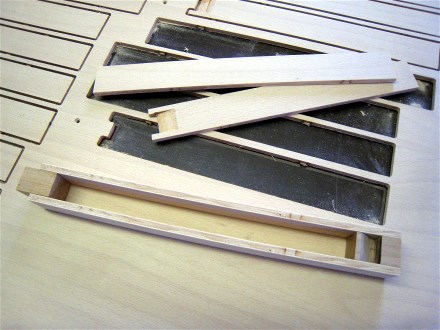

Zuerst werden die Seitenwände an den Kern geklebt. Der Stopfen, gemeinsam mit dem Kern gefertigt, dient hier als Abstandshalter während der Klebphase.

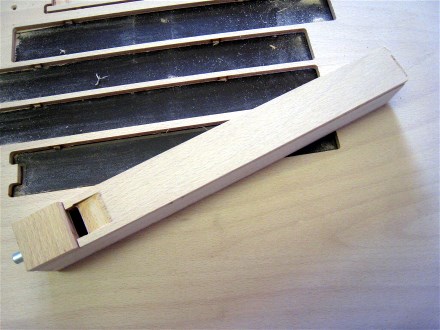

Die Pfeife ist fertig.

Mit dem Erstmuster bin ich sehr zufrieden. Diese Methode verkürzt die Anfertigungszeit bei hoher Genauigkeit.

Es gibt noch weitere Infos zum Thema Pfeifenbau:

20er Drehorgel Selbstbau und dann Button

Pfeifenbau

und über den Gaviolistreichbart ist hier etwas zu finden:

Lehrgeld und dann Button

Fortsetzung und Ergänzungen folgen...
Bitte laufend nachschauen
